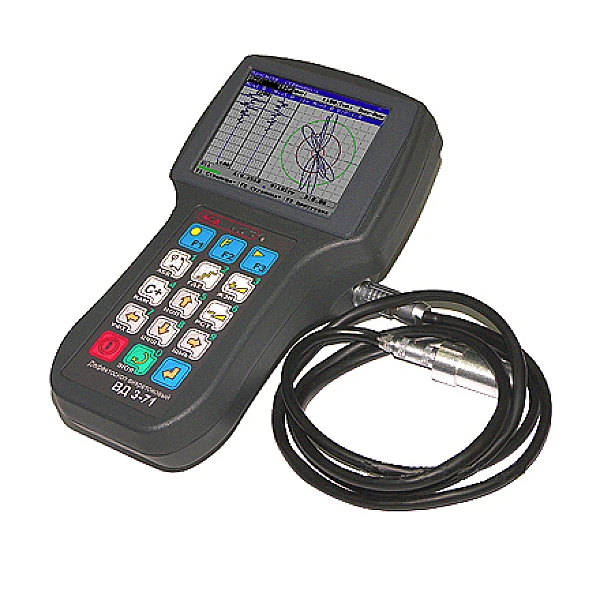

Вихретоковый дефектоскоп ВД3-71
- Наличие
- на складе
- Гарантия
- 12
- Самовывоз
- Тюмень
Производитель: Россия
Серия: ВД
Модель: ВД3-71 НК-IVY
Описание: Вихретоковый прибор для обнаружения трещин на поверхности металла
Гарантия на вихретоковый дефектоскоп ВД3-71: 1 год.Сертификаты на вихретоковый дефектоскоп ВД3-71:
- Сертификат о внесении в Государственный реестр средств измерений РФ вихретокового дефектоскопа ВД3-71.
- Свидетельство о регистрации в Реестре средств измерений, допущенных к применению в ОАО «РЖД»
Назначение вихретокового дефектоскопа ВД3-71:
Дефектоскоп вихретоковый ВД 3-71 относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.), в том числе для:
- контроля отдельных отрезков несущих конструкций;
- контроля балок, трубопроводов, труб различного диаметра, стержней, полосок, кабелей в оболочках;
- контроля деталей авиационной техники;
- контроля железнодорожных колёс и рельсов.
Дефектоскоп ВД3-71 может применяться для контроля продукции при ее производстве и в процессе эксплуатации службами неразрушающего контроля и лабораториями предприятий, обеспечивающими контроль качества продукции.
Вихретоковый дефектоскоп ВД 3-71 обеспечивает возможность обнаружения поверхностных и подповерхностных дефектов протяженностью не менее 2 мм в деталях из металлов и сплавов, в том числе ферромагнитных, с относительной магнитной проницаемостью более 1 и электропроводностью от 1*106 до 6 *107 См/м.
Вихретоковый дефектоскоп ВД3-71 предусматривает возможность подключения вихретоковых преобразователей различной конструкции:
1. дифференциальный ВТП, включение по схеме моста
2. абсолютный ВТП трансформаторного типа
3. дифференциальный ВТП, включение по схеме моста
4. дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой
5. абсолютный ВТП 6. дифференциальный ВТП, трансформаторного типа
Порог чувствительности дефектоскопа на искусственных дефектах типа "пропил" в стандартном образце: протяженность - 2 мм; глубина - 0,1 мм; ширина - 0,1 мм.
Дефектоскоп ВД3-71 при обработке результатов контроля имеет следующие возможности:
- вращение сигнала (диапазон поворота сигнала от 0° до 360° с шагом 1°, 10°, 100°);
- фильтрация сигнала (существует 5 видов фильтров: низкочастотный, высокочастотный, полосовой, дифференциальный, усредняющий);
- создание смесей двух каналов (для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали, суммирование с инверсией по вертикали и произведение).
Вихретоковый дефектоскоп ВД 3-71 отображает вихретоковый сигнал в следующих представлениях:
- векторное изображение: при этом в зоне отображается прямая линия (вектор), один её конец- центр, второй указывает на текущее значение сигнала;
- в комплексной плоскости: позволяет выделять дефекты на фоне помех путем анализа формы годографа сигнала.
Отличительные особенности вихретокового дефектоскопа ВД3-71:
Дополнительные принадлежности для вихретокового дефектоскопа ВД3-71
Вихретоковые преобразователи для дефектоскопа ВД3-71.
Тип вихретокового преобразователя (ВТП) | Размер рабочей части, мм | Диапазон рабочих частот, кГц | Задачи, которые решаются с высокой эффективностью |
ПН-10 - ТД | 9 | 40 - 120 | Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) с зазором до 3 мм. |
МДФ 0701 | 7 | 1,0 - 20,0 | Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Автоматический и ручной контроль с зазором относительно поверхности. Выявление дефектов на глубине до 3 мм в неферромагнитных материалах. |
МДФ 0901 | 9 | 0,4 - 15,0 | Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Автоматический и ручной контроль с зазором относительно поверхности. Выявление дефектов на глубине до 5 мм в неферромагнитных материалах. |
МДФ 1201 | 12,5 | 0,1 - 20,0 | Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Выявление дефектов на глубине до 8 мм в неферромагнитных материалах. |
МДФ 1502 | 15 | 1,0 - 500,0 | Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах при автоматическом и ручном контроле с зазором относительно поверхности. Выявление дефектов в ферромагнитных материалах через зазор или слой защитного покрытия толщиной до 10-12 мм. |
МДФ 3301 | 33 | 0,1 - 8,0 | Выявление поверхностных и глубоко залегающих трещин, пор, коррозионных язв (питинг) в разных материалах. Выявление грубых дефектов на глубине до 20 мм в неферромагнитных материалах. |
ПН-17x24 ТД 2 | 17x24 | 80 - 120 | Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах при автоматическом и ручном контроле. |
ПН-6x8- ТД-У-001 | 6x8 | 10 - 250 | Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления. |
ПН-6- ТД-С-001 | 6 | 10 - 250 | Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления. Автоматический и ручной контроль с зазором относительно поверхности до 0,5 мм. |
ПН-12- ТД-С-001 | 12 | 10 - 250 | Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления. Автоматический и ручной контроль с зазором относительно поверхности до 3 мм. |
*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
