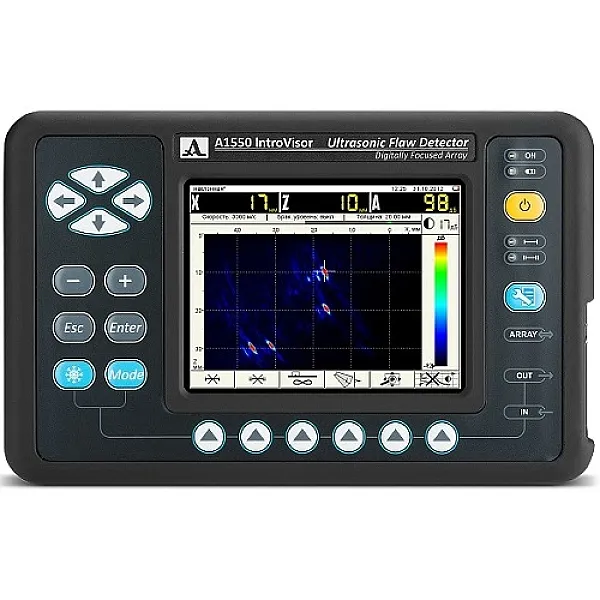

Ультразвуковой томограф А1550 IntroVisor
- Наличие
- на складе
- Гарантия
- 12
- Самовывоз
- Тюмень
Номер режима | Объект контроля | Отражатель | Озвучивание | Назначение | Томограмма |
1 | полупространство | "точечный" | прямое | Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью | |
2 | плита, 10 < d ≤ 100 мм | "точечный" | прямое и отраженное | Для плоскопараллельных изделий с известной толщиной | |
3 | пластина, d < 10 мм | "точечный" | отраженное | Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности | |
4 | плита или пластина, d < 100 мм | плоскостный | прямое и отраженное | Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук | |
5 | плита или пластина, d < 100 мм | объемный | прямое и отраженное | Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей |
|
|
А1550 IntroVisor имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:
Режим ТОМОГРАФ Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д. После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению). |
Режим СКАННЕР Обеспечивает работу прибора с АР и датчиком пути, при сканировании вдоль линии сварного шва. На экран прибора выводятся томограммы C- и D- типа в реальном масштабе времени. После обнаружения дефектов обеспечивается возможность оценки их реальных размеров с помощью курсора, перемещаемого в трех координатах (расстояние, длина, глубина), что существенно упрощает получение информации о месте расположения и протяженности выявленных дефектов. Существует возможность вывода на экран прибора томограмм В-типа при перемещении вертикально-ориентированного курсора по реконcтруированному изображению для наглядного отображения внутренней структуры объекта контроля. |
Режим ДЕФЕКТОСКОП Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана. В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.). |
Функция НАСТРОЙКА Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля. |
С дефектоскопом-томографом А1550 IntroVisor используются следующие АР, ориентированные на различные области применения:
|
Конструкция антенных решеток допускает замену акустического модуля по мере истирания его рабочей поверхности. Пользователь имеет возможность самостоятельной замены изношенного акустического модуля АР без дополнительных операций, что позволяет проводить ультразвуковой контроль практически без остановки, тем самым повышая его производительность. Существует возможность притирки сменного акустического модуля под различные диаметры труб, что существенно расширяет спектр решаемых задач ультразвукового контроля. |
Специализированное программное обеспечение ADM - IntroVisor позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования. |
Наименование | Код |
A1550 IntroVisor - электронный блок УЗ дефектоскопа | 1126 |
Съемный аккумулятор LiPOl 8,0 Ач-11,2В | 1828 |
Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS | 1157 |
Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL | 1158 |
Кабель LEMO-LEMO одинарный 1,2 м | 1213 |
Преобразователь S3568 2.5A0D10CL | 1462 |
Преобразователь S5182 2.5A65D12CS | 1434 |
Преобразователь S5096 5.0A70D6CS | 1443 |
Сетевой адаптер с кабелем 220В-15В | 1829 |
Кабель USB A-Micro B | 1222 |
Компакт-диск с документацией и ПО | 1580 |
Чехол Е14 | 1619 |
Жесткий кейс М20 | 1615 |
Калибровочный образец V2/25 | 1314 |
