Пояс панорамно-мерительный Спрут ПМ — модификация пояса для панорамной схемы просвечивания труб, дополнительно оснащенная мерительной лентой. Изготавливается в соответствии с ТУ 4276-033-96651179-2015.

Пояс предназначен для позиционирования кассет с форматной рентгеновской пленкой на трубах при проведении радиографического контроля с использованием панорамных рентгеновских аппаратов.

Описание

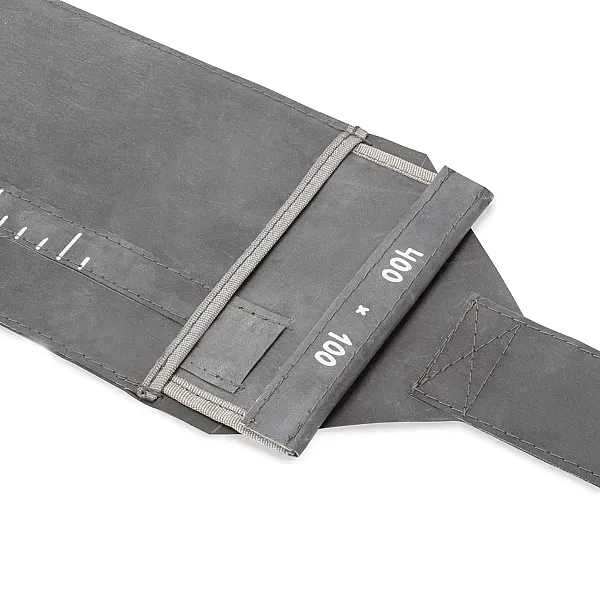

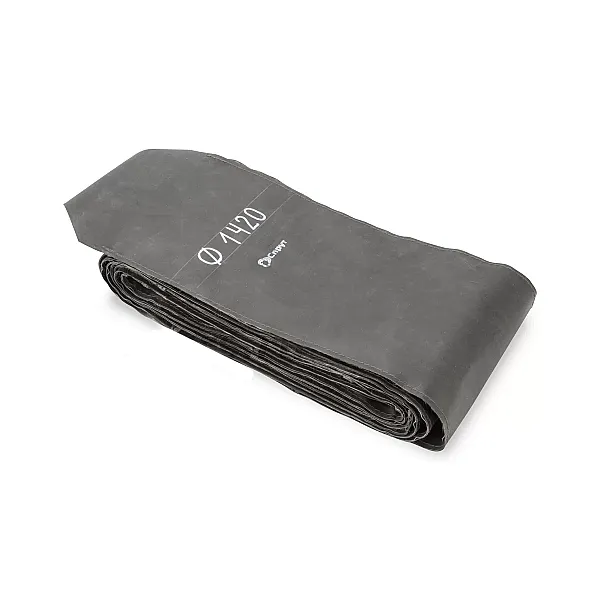

Спрут ПМ представляет собой гибкую ленту с карманами, обеспечивающими установку кассет с перекрытием соседних рентгеновских пленок не менее 20 мм. Количество карманов для кассет определяется диаметром исследуемой трубы и размером рентгеновской пленки. На каждый карман для кассет нашиты карманы для установки пенала с маркировочными знаками.

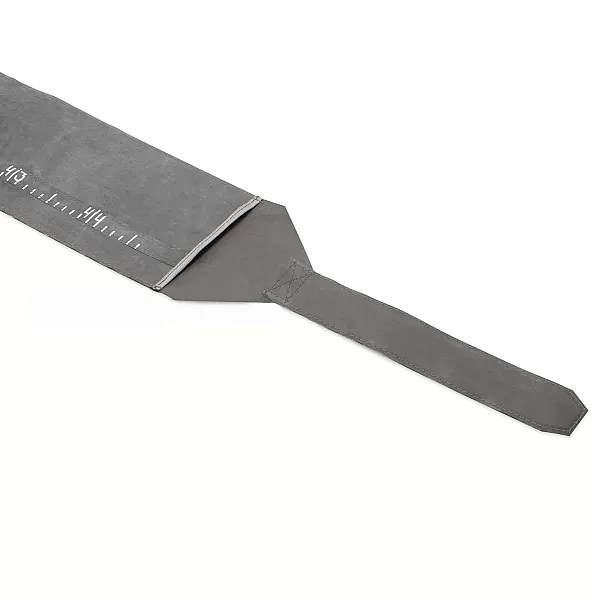

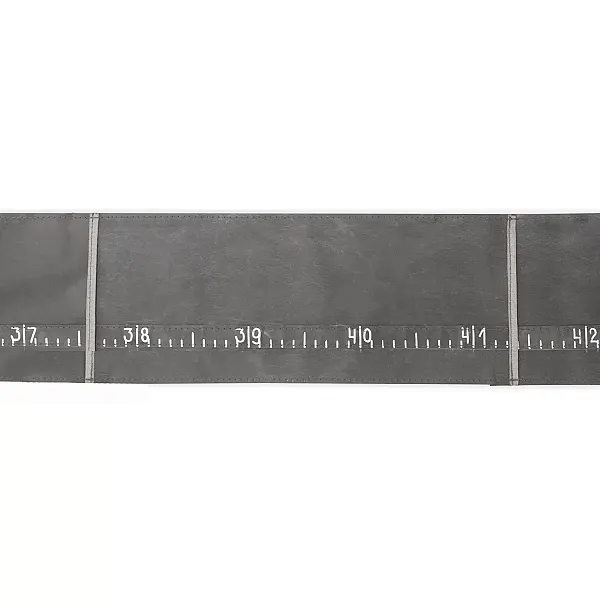

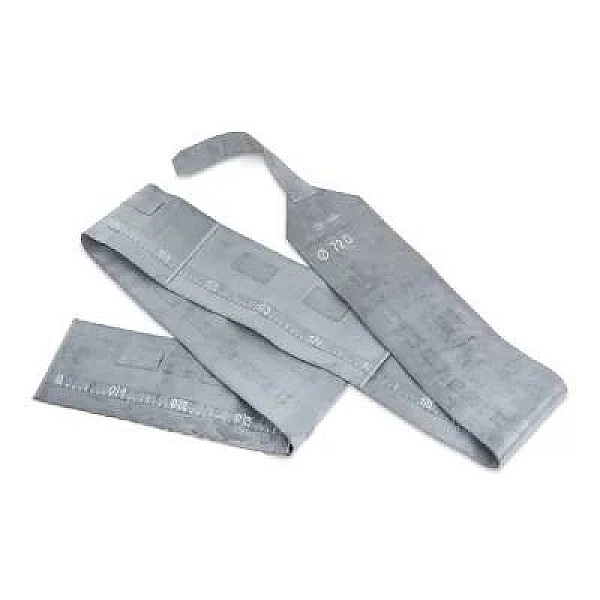

С внутренней стороны по всей рабочей длине пояса пришита мерительная лента. На ее поверхность несмываемой краской нанесена дециметровая шкала. Между слоями пояса и ленты вшиты свинцовые цифры в следующей последовательности: 0 — начало отсчета, далее цифры, соответствующие длине в дециметрах (по заказу возможна маркировка в см). Свинцовые цифры могут быть расположены с шагом 5 или 10 см. Высота цифр 5 мм соответствует ширине мерительной ленты 16 мм, высота цифр 8 мм соответствует ширине ленты 20 мм.

При производстве пояса используется прорезиненный капрон, устойчивый к воздействию отрицательных температур, влаги и масел. Фиксация пояса на трубопроводе осуществляется за счет использования крепления типа «пряжка» или «липучка».

Маркировка

Каждый панорамно-мерительный пояс Спрут ПМ изготавливается индивидуально и маркируется следующим образом:

Примеры маркировки:

• Пояс для кассет Спрут ПМ/1000/300×100/135/4шт/пр
• Пояс для кассет Спрут ПМ/d1220/400×100/135/11шт/пр
• Пояс для кассет Спрут ПМ/d1020/400×100/135/9шт/лп
• Пояс для кассет Спрут ПМ/d0720/400×80/115/7шт/пр
• Пояс для кассет Спрут ПМ/d1220/300×80/115/14шт/лп
