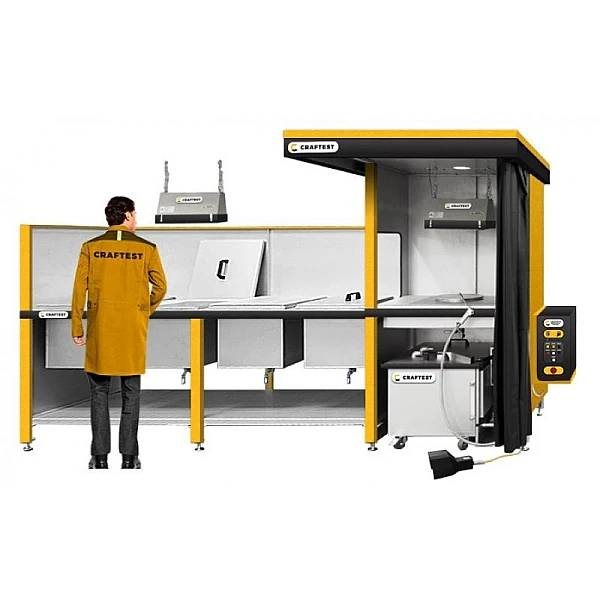

Модульные линии для капиллярного контроля КРАФТЕСТ МПТ-Лайн

Модульные линии для капиллярного контроля КРАФТЕСТ МПТ-Лайн (межд.CRAFTEST MPT-Line)

Полный цикл контроля включает в себя: очистку и обезжиривание деталей, нанесение пенетранта, промывку от излишков пенетранта, очистку эмульгатором в случае применения пост-эмульгируемых пенетрантов, нанесение проявителя и осмотр изделия, а также финальную промывку изделий.

Данные линии предназначены для решения задач, не требующих большой производительности и размещаются на ограниченной площади участка производства. Линии Крафтест МПТ-Лайн (межд. Craftest MPT-Line) представляют собой набор модулей для проведения различных этапов капиллярного контроля, соединённые в одну линию для удобства перемещения деталей. В случае ограничения пространства линию можно смонтировать как отдельно стоящие модули.

Мы производим оборудование, осуществляем монтаж и интеграцию оборудования в существующий производственный цикл, осуществляем подбор методик контроля, гарантийное и пост-гарантийное обслуживание, обучение операторов.

Линия и входящие в неё модули могут быть изготовлены по индивидуальным пожеланиям, задачам и размерам. Загрузка, выгрузка и перемещение деталей от модуля к модулю производится вручную.

Линии Крафтест МПТ-Лайн используются как правило для мелкосерийного и экспериментального производства, испытательных и учебных целей. Основными особенностями данного оборудования являются: небольшая стоимость, простота и долговечность.

Преимущества

• Проектирование стендов под конкретные задачи Заказчика
• Полное соответствие требованиям Российских стандартов
• Изготовление из высококачественной прочной нержавеющей стали
• Использование электронных компонентов только от мировых лидеров
• Безопасное исполнение
• Современный дизайн и эргономичность

Серийно выпускаемые модули

• Модуль ультразвуковой очистки.
• Подбирается согласно контролируемых деталей заказчика, а также видов и степеней загрязнения поверхности.
• Модуль ручной мойки пистолетом (душем). Барботаж (опция).
• Модуль сушки конвекционный.
• Модуль для нанесения пенетранта методом погружения.
• Модуль для очистки эмульгатором.
• Модуль шторм-камера для нанесения сухого проявителя.
• Модуль для нанесения сухого проявителя электростатическим методом.
• Модуль для нанесения жидкого проявителя.
• Затемнённая кабина для проведения контроля.
• Столы загрузки и выгрузки деталей.
• Буферные прямые и угловые столы.

Опционные дополнения

• Объединение любых модулей в жёсткие единые стенды.
• Система вытяжки воздуха из зоны модулей линии и кабины осмотра.
• Встраивание в существующую систему вентиляции.
• Система подачи и отвода воды.
• Встраивание в существующую систему водоснабжения и канализации.
• Рабочий стол в кабине осмотра с перфорированной поверхностью и ванной для сбора жидкостей.
• Возможна поставка дополнительных выдвижных поворотных столов для удобства доступа к поверхности деталей со всех сторон с места оператора.
• Светильники дневного света: встроенные, подвесные, ручные. Возможно смонтировать на любом модуле.
• Ультрафиолетовые светильники: встроенные, подвесные, ручные УФ-светильники. Возможно смонтировать на любом модуле.
• Системы для распыления пенетрантов и жидких проявителей. Пневмо-гидропистолеты.
• Электростатическая система для распыления сухого порошкового проявителя.
• Система сбора и рециркуляции воды.
• Фильтр угольный для очистки использованной воды (встраивается в рециркуляционную систему).
• Электронные таймеры.
• Тельферная система для перемещения деталей/корзин с деталями.
• Корзины и подвесы для перемещения деталей.
